베어링강
베어링강 (고탄소크롬 베어링강) | BEARING STEEL
SUJ2
지속적인 기술개발과 끊임없는 노력!
특징 및 용도
| 구분 | 특징 | 용도 |
|---|---|---|
| SUJ2 | 고탄소크롬 특수강으로서 내마모성 및 내충격성이 큰 강종으로, 볼베아링이나 로울러베아링 제조에 쓰인다. |
BALL BEARING, ROLLER BEARING, 인발금형, 금형의 가이드 핀 |
화학성분 / Chemical Compositions
| C | Si | Mn | P | S | Cr | Mo |
|---|---|---|---|---|---|---|
| 0.95~1.10 | 0.15~0.35 | 0.20~0.50 | 0.025 이하 | 0.020 이하 | 1.30~1.60 0 | - |
열처리 방법 / Heat Treatment Method
| 구분 | 단조온도 | Annealing (소둔) |
Quenching (소입) |
Tempering (소려) |
Annealing (HB) |
Annealing (HRB) |
Quenching (HRC) |
Tempering (HRC) |
|---|---|---|---|---|---|---|---|---|
| SUJ2 | 850~1.100 서냉 | 780~810 | 800~840 | 140~180 | ≤ 201 | ≤ 94 | 63~65(Roll) | ≥ 60 |

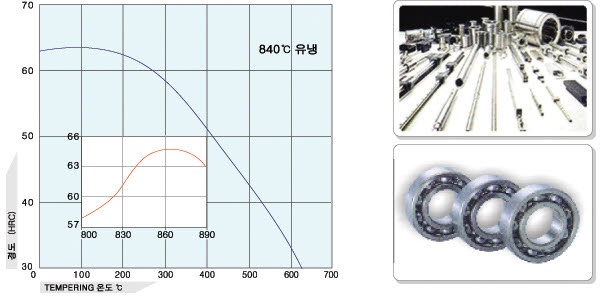

열처리 곡선
* SUJ2는 내마모성을 이용하여 압연용 Roll이나 냉간 성형용 금형 등에 사용되며 그 외에 SUJ3, 4, 5 등이 있으며 SUJ3은 Mn이 보다 많이 함유되어 있어 소입성이 크므로 대형물제작에 적합하며, SUJ4, SUJ5는 Mo계열로서 인장강도, 탄성, 내마모성이 양호하다.
